progeCAD Express Tools

progeCAD Express Tools è un insieme di strumenti che estendono le funzionalità di progeCAD. I tools consentendo all'utente di aumentare la produttività attraverso l'esecuzione di operazioni complesse in modo facile e veloce. Questa è una delle implementazioni che rendono progeCAD sempre più familiare per gli utenti di AutoCAD.

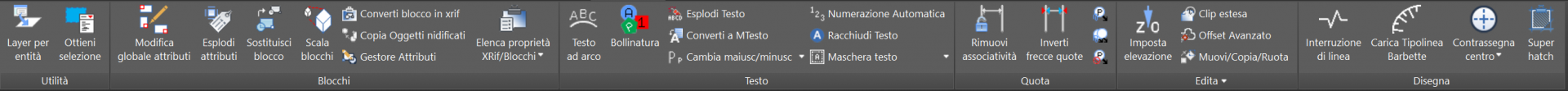

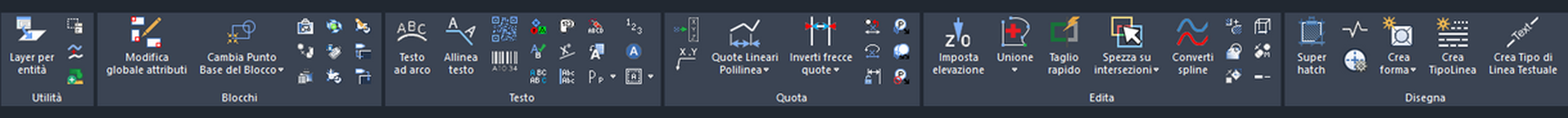

La funzionalità è inclusa in progeCAD gratuitamente e disponibile direttamente dall'installazione del software. Per accedere a Express Tools, vai semplicemente alla scheda omonima nel menu della barra multifunzione o nel menu Express Tools della barra degli strumenti Classic. Puoi anche digitare i comandi corrispondenti sulla riga di comando.

Elenco degli Express Tools disponibili con progeCAD

Novità di progeCAD 2020
Nome Descrizione
LINEAASSE Ridimensiona un riferimento di blocco dal suo punto di inserimento
SCALATESTO Aumenta o riduce le dimensioni dei testi selezionati senza modificarne la posizione
DIMRIASSOCIA Associa o riassocia quote ad entità o punti delle entità
DIMREASSOC Ripristina il valore di una misura originale di una quota modificata manualmente
TESTOAREA Calcola l'area in base a un contorno e inserisce un testo con il suo valore al centro dell'area
CHANGEBLOCK Crea una nuova definizione di blocco partendo da un blocco inserito e apre l'editor dei blocchi per la modifica
RINOMINABLOCCO Rinomina un blocco e aggiunge una nuova definizione di blocco per ulteriori modifiche
CREATIPOLINEA Crea una linea testuale personalizzata attraverso una maschera di dialogo
DIMPOLY Crea automaticamente le quote di una polilinea
OFFSETSMART Esegue l'offset cancellando l'elemento originale
DIMARRANGE Allinea le linee di quota in base a un punto specificato
TEXTARRANGEV Alliena verticalmente gli elementi testo selezionati
TOTLENGTH Visualizza la lunghezza totale degli elementi selezionati

Lista Completa
Nome Descrizione
ALIGNSPACE Regola il fattore di zoom di una vista e la posizione di panoramica in base ai punti di allineamento specificati nello spazio modello e nello spazio carta
ARCTEXT Posiziona il testo lungo un arco
AUTOPERSP Crea automaticamente una vista prospettica con le impostazioni predefinite
BATTMAN Gestore di Attributi dei blocchi
BCOUNT Calcola il numero di blocchi
BLOCKREPLACE Sostituisce un blocco con un altro blocco
BLOCKTOXREF Converte un blocco in XREF
BREAKLINE Crea una polilinea che include il simbolo della linea di rottura
BSCALE Ridimensiona un riferimento di blocco dal suo punto di inserimento
BURST Mantiene i valori degli attributi di testo nei blocchi esplosi
CENTERMARK Crea un contrassegno al centro di un cerchio o di un arco
CENTERMARKSET Crea un contrassegno al centro di un cerchio o un arco con le impostazioni
CHANGEBLOCK Crea una nuova definizione di blocco partendo da un blocco inserito e apre l'editor dei blocchi per la modifica
CHSPACE Sposta gli oggetti da uno spazio all'altro mantenendo l'aspetto degli oggetti originali.
CLIPIT Ritaglio curvo di oggeti tipoblocco, immagine, xrif, entità coprenti
CONVERTPOLY Converte le polilinee in LWPolylines e viceversa
COPYEDATA Copia i database entità
COPYFULLPATH Copia il percorso del disegno corrente
COPYM Copia più oggetti con le opzioni Ripeti, Serie, Dividi e Misura
CREATIPOLINEA Crea una linea testuale personalizzata attraverso una maschera di dialogo
DELEDATA Elimina i dati dell'entità
DIMARRANGE Allinea le linee di quota in base a un punto specificato
DIMDISASSOCIATE Rimuove l'associatività dalle quotature selezionate
DIMPOLY Crea automaticamente le quote di una polilinea
DIMREASSOC Ripristina il valore di una misura originale di una quota modificata manualmente
DIMRIASSOCIA Associa o riassocia quote ad entità o punti delle entità
EDITEDATA Crea o modifica il database dell'entità
ELEVZERO Imposta l'elevazione Z degli oggetti selezionati su "0"
EXOFFSET L'offset esteso offre più opzioni, tra cui il controllo del Layer, l'annullamento e più opzioni
EXPLODE Esplode blocchi
FIELD Inserisce Mtext con un campo che può essere aggiornato automaticamente al variare del valore del campo
FLATTEN Converte la geometria 3D in geometria 2D
GATTE Sostituisce tutti i valori con lo stesso nome dell'attributo nei blocchi selezionati
GETSEL Crea un gruppo di selezione di oggetti in base ai filtri di livello e tipo di oggetto
HIDEOBJECTS Nasconde gli oggetti selezionati nella vista corrente
IMATCH Adatta un'immagine inserita in un oggetto rettangolare
ISOLATEHOBJECTS Gli oggetti nascosti vengono visualizzati nella vista corrente, gli altri oggetti sono temporaneamente nascosti
LAYBYENT Consente di modificare le impostazioni di un layer tramite la selezione diretta di un'entità
LAYCUR Cambia il Layer degli oggetti selezionati nel Layer corrente
LAYDEL Elimina definitivamente il Layer dal disegno
LAYFRZ Blocca i Layer degli oggetti selezionati
LAYISO Isola i Layer degli oggetti selezionati
LAYLCK Blocca il Layer dell'oggetto selezionato
LAYMCH Cambia il Layer degli oggetti selezionati sul Layer di un oggetto di destinazione selezionato
LAYOFF Disattiva i Layer degli oggetti selezionati
LAYON Attiva tutti i Layer nel disegno
LAYTHW Scongela tutti i Layer
LAYULK Sblocca i Layer dell'oggetto selezionato
LAYUNISO Attiva tutti i layer disattivati ​​dall'ultimo comando LAYISO
LAYWALK Visualizza dinamicamente gli oggetti sui Layer selezionati
LINEAASSE Ridimensiona un riferimento di blocco dal suo punto di inserimento
LMAN Visualizza il gestore dello stato del Layer per salvare e ripristinare le impostazioni del Layer
LOAD Carica i file Shape (.shx)
MAPIMPORT Inserisce i file di forma Esri (.shp) con la geometria e i relativi attributi
MOCORO Sposta, copia, ruota e ridimensiona le entità
MOVEEDATA Sposta i dati dell'entità
NCOPY Copia oggetti nidificati
OFFSETSMART Esegue l'offset cancellando l'elemento originale
OVERKILL Elimina oggetti duplicati e combina segmenti di linea e arco in parte sovrapposti
P_PERSPECTIVE Crea una vista prospettica che specifica camera e target
PREFIXSUFFIX Aggiunge prefisso o suffisso ai testi selezionati
QLATTACH Allega una direttrice ad un oggetto di riferimento mtext, tolleranza o blocco
REASSOCAPP Riassocia i dati dell'entità
RENAME Permette di cambiare i nomi assegnati agli oggetti con nome
RINOMINABLOCCO Rinomina un blocco e aggiunge una nuova definizione di blocco per ulteriori modifiche
SCALATESTO Aumenta o riduce le dimensioni dei testi selezionati senza modificarne la posizione
SELECTSIMILAR Seleziona rapidamente tutti gli oggetti che corrispondono alle proprietà dell'oggetto selezionato
SHOWINTRO Visualizza la finestra di dialogo di avvio progeCAD
SLOPELINE Carica il tipo di linea barbette
SUPERHATCH Usa immagini, blocchi, xrif e wipeout per creare modelli di tratteggio
TABLE Inserisce tabelle
TABLEDIT Modifica tabelle
TCASE Cambia il maiuscolo/minuscolo del testo selezionato, del testo multilinea, degli attributi e del testo della quota
TCIRCLE Posiziona un cerchio, uno slot o un rettangolo attorno al testo selezionato
TCOUNT Aggiunge la numerazione sequenziale agli oggetti di testo. I numeri possono costituire prefisso, suffisso o sostituzione del testo
TESTOAREA Calcola l'area in base a un contorno e inserisce un testo con il suo valore al centro dell'area
TEXTARRANGEV Alliena verticalmente gli elementi testo selezionati
TEXTFIT Adatta il testo tra i punti specificati
TEXTMASK Nasconde le entità attorno al testo
TEXTUNMASK Rimuove le maschere create attorno al testo
TJUST Giustifica il testo non cambiando la sua posizione. Funziona con oggetti di definizione testo, testo multilinea e attributi
TORIENT Converte un testo a riga singola in testo multilinea
TOTLENGTH Visualizza la lunghezza totale degli elementi selezionati
TXTEXP Esplode testo o Mtext in polilinee 3D
UNISOLATEHOBJECTS Ripristina la situazione di default per oggetti isolati
UPDATEFIELD Permette di aggiornare manualmente i campi nel disegno corrente
VPCLIP Ritaglia gli oggetti di visualizzazione della vista e rimodella il bordo della vista
VPSYNC Allinea le viste in una o più finestre di layout adiacenti con una finestra di layout principale
XLIST Visualizza riferimenti esterni o proprietà dei blocchi
